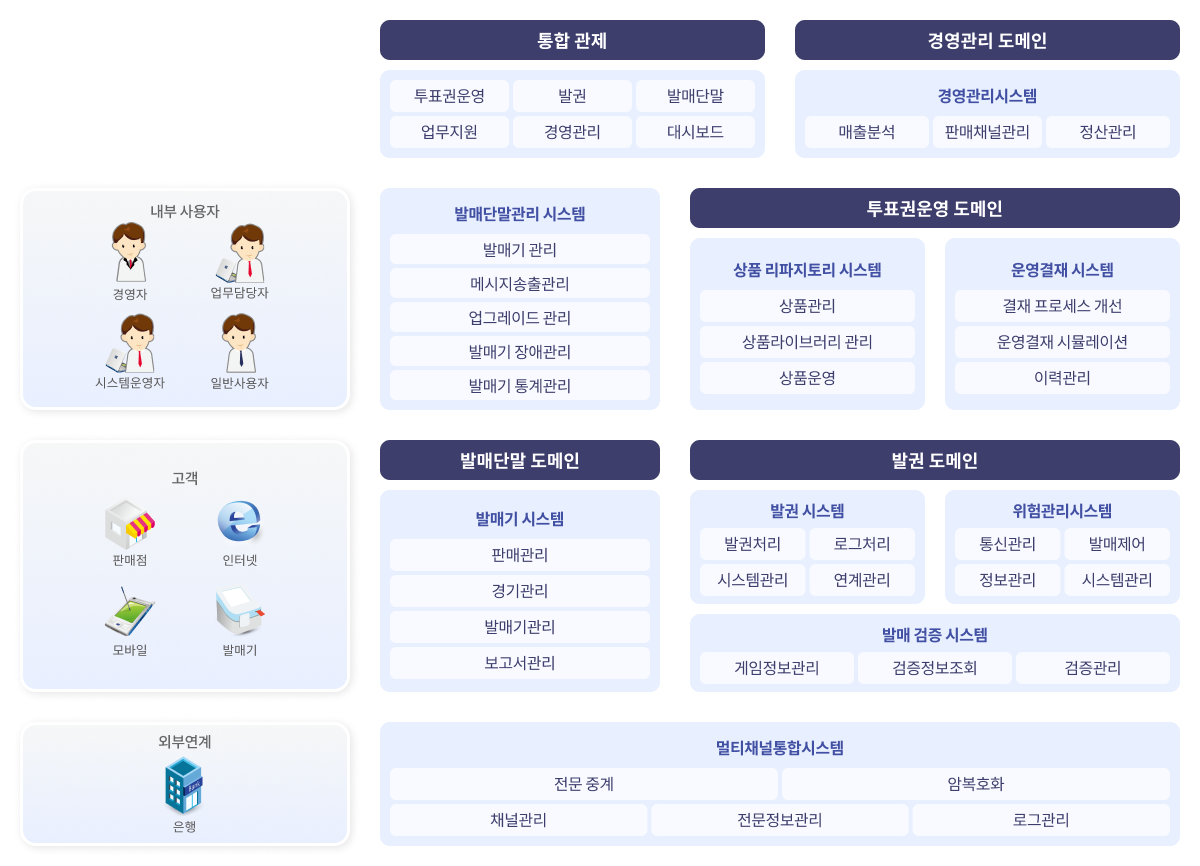

사용자 및 연계 대상

• 내부 사용자: 경영자, 업무담당자, 시스템운영자, 일반사용자
• 고객 접점: 판매점, 인터넷, 모바일, 발매기
• 외부 연계: 은행

시스템 도메인 구성

• 통합 관제: 투표권운영, 발권, 발매단말, 업무지원, 경영관리, 대시보드
• 경영관리 도메인
  • 경영관리시스템: 매출분석, 판매채널관리, 정산관리
• 발매단말 도메인
  • 발매단말관리 시스템: 발매기 관리, 메시지송출관리, 업그레이드 관리, 발매기 장애관리, 발매기 통계관리
  • 발매기 시스템: 판매관리, 경기관리, 발매기관리, 보고서관리
• 투표권운영 도메인

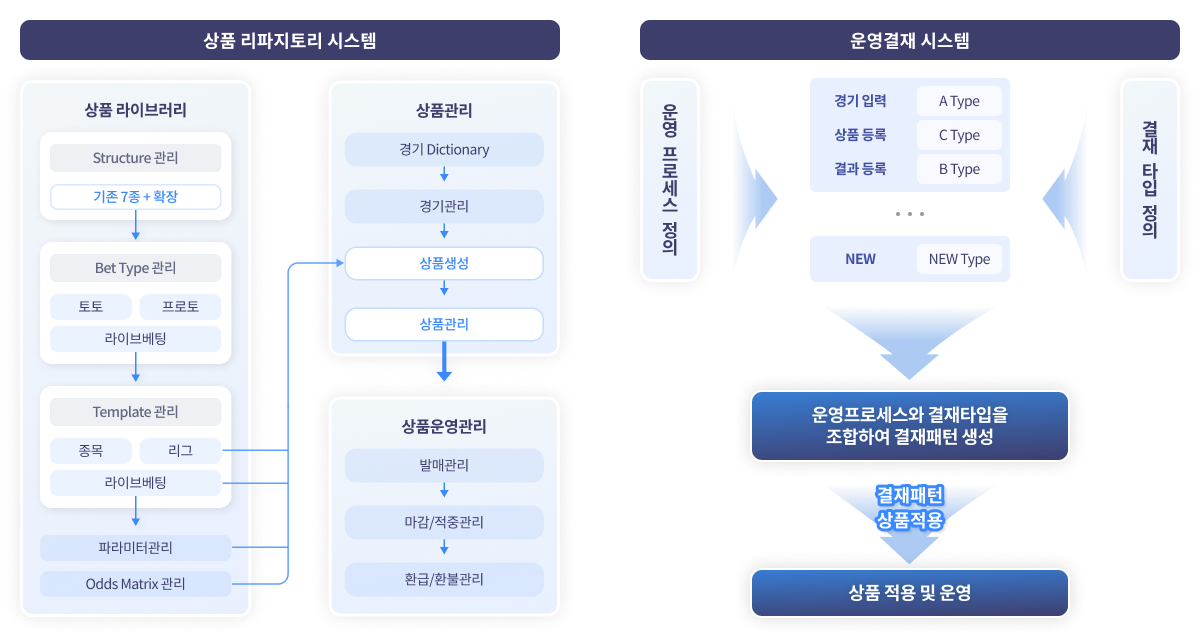

  • 상품 리파지토리 시스템: 상품관리, 상품라이브러리 관리, 상품운영
  • 운영결재 시스템: 결재 프로세스 개선, 운영결재 시뮬레이션, 이력관리
• 발권 도메인
  • 발권 시스템: 발권처리, 로그처리, 시스템관리, 연계관리
  • 위험관리시스템: 통신관리, 발매제어, 정보관리, 시스템관리
  • 발매 검증 시스템: 게임정보관리, 검증정보조회, 검증관리
• 멀티채널통합시스템: 전문 중계, 암복호화, 채널관리, 전문정보관리, 로그관리

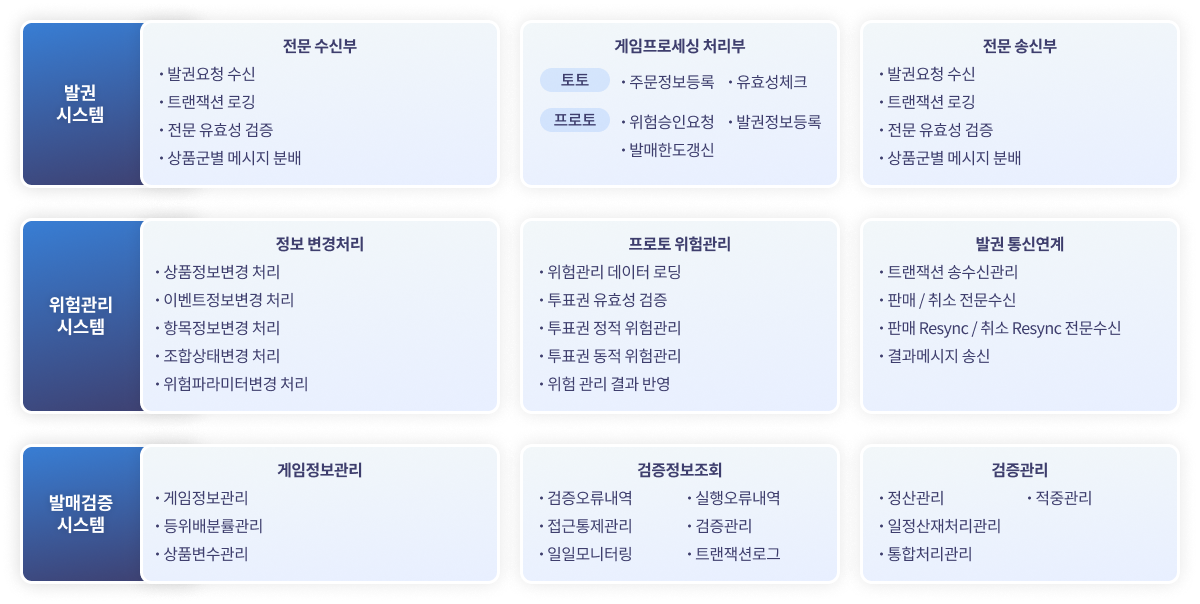

1. 발권 시스템

• 전문 수신부: 발권요청 수신, 트랜잭션 로깅, 전문 유효성 검증, 상품군별 메시지 분배
• 게임프로세싱 처리부 (토토/프로토): 주문정보등록, 유효성체크, 위험승인요청, 발권정보등록, 발매한도갱신
• 전문 송신부: 발권요청 수신, 트랜잭션 로깅, 전문 유효성 검증, 상품군별 메시지 분배

2. 위험관리 시스템

• 정보 변경처리: 상품정보변경 처리, 이벤트정보변경 처리, 항목정보변경 처리, 조합상태변경 처리, 위험파라미터변경 처리
• 프로토 위험관리: 위험관리 데이터 로딩, 투표권 유효성 검증, 투표권 정적 위험관리, 투표권 동적 위험관리, 위험 관리 결과 반영
• 발권 통신연계: 트랜잭션 송수신관리, 판매/취소 전문수신, 판매 Resync / 취소 Resync 전문수신, 결과메시지 송신

3. 발매검증 시스템

• 게임정보관리: 게임정보관리, 등위배분률관리, 상품변수관리
• 검증정보조회: 검증오류내역, 접근통제관리, 일일모니터링, 실행오류내역, 검증관리, 트랜잭션로그
• 검증관리: 정산관리, 일정산재처리관리, 통합처리관리, 적중관리

1. 발권 시스템

• 전문 수신부: 발권요청 수신, 트랜잭션 로깅, 전문 유효성 검증, 상품군별 메시지 분배
• 게임프로세싱 처리부 (토토/프로토): 주문정보등록, 유효성체크, 위험승인요청, 발권정보등록, 발매한도갱신
• 전문 송신부: 발권요청 수신, 트랜잭션 로깅, 전문 유효성 검증, 상품군별 메시지 분배

2. 위험관리 시스템

• 정보 변경처리: 상품정보변경 처리, 이벤트정보변경 처리, 항목정보변경 처리, 조합상태변경 처리, 위험파라미터변경 처리
• 프로토 위험관리: 위험관리 데이터 로딩, 투표권 유효성 검증, 투표권 정적 위험관리, 투표권 동적 위험관리, 위험 관리 결과 반영
• 발권 통신연계: 트랜잭션 송수신관리, 판매/취소 전문수신, 판매 Resync / 취소 Resync 전문수신, 결과메시지 송신

3. 발매검증 시스템

• 게임정보관리: 게임정보관리, 등위배분률관리, 상품변수관리
• 검증정보조회: 검증오류내역, 접근통제관리, 일일모니터링, 실행오류내역, 검증관리, 트랜잭션로그
• 검증관리: 정산관리, 일정산재처리관리, 통합처리관리, 적중관리

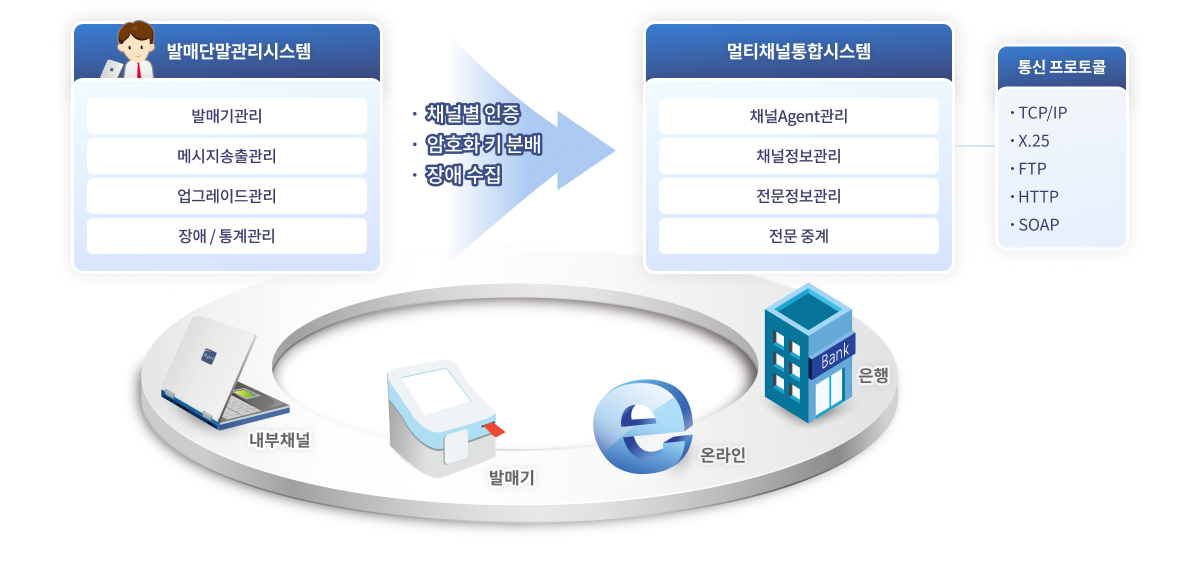

발매단말관리시스템

• 발매기관리
• 메시지송출관리
• 업그레이드관리
• 장애 / 통계관리

시스템 연계 기능

발매단말관리시스템에서 멀티채널통합시스템으로 채널별 인증, 암호화 키 분배, 장애 수집 기능 수행

멀티채널통합시스템

• 채널Agent관리
• 채널정보관리
• 전문정보관리
• 전문 중계
• 지원 통신 프로토콜: TCP/IP, X.25, FTP, HTTP, SOAP

지원 채널

• 내부채널
• 발매기
• 온라인
• 은행

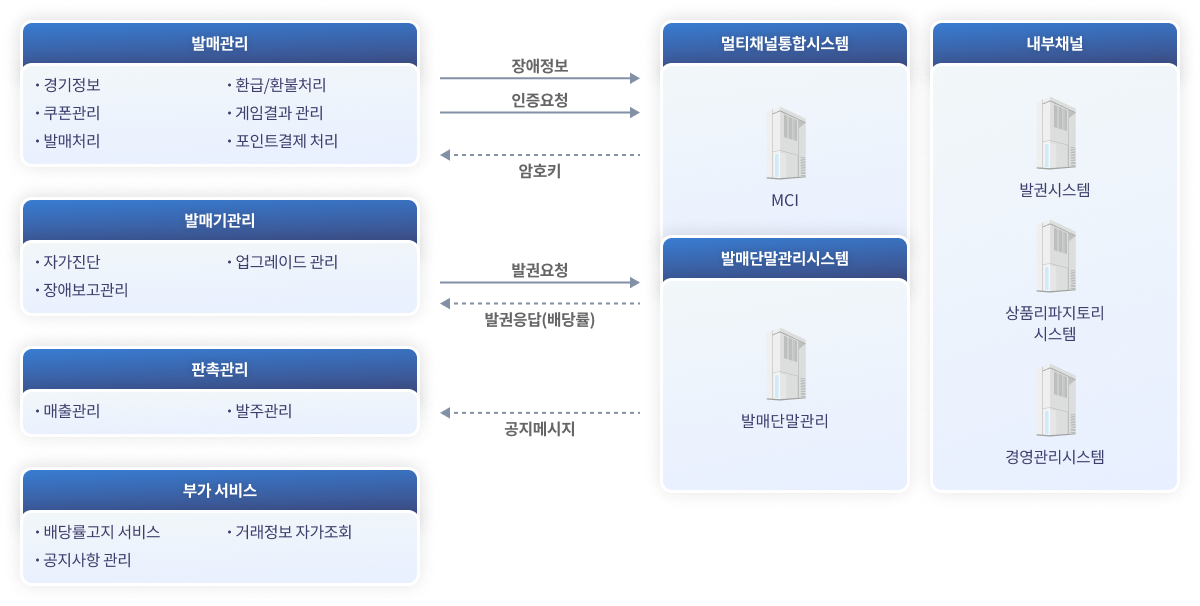

단말기 기능 구성

• 발매관리: 경기정보, 쿠폰관리, 발매처리, 환급/환불처리, 게임결과 관리, 포인트결제 처리
• 발매기관리: 자가진단, 장애보고관리, 업그레이드 관리
• 판촉관리: 매출관리, 발주관리
• 부가 서비스: 배당률고지 서비스, 공지사항 관리, 거래정보 자가조회

연계 시스템 구성

• 멀티채널통합시스템 (MCI)
• 발매단말관리시스템 (발매단말관리)
• 내부채널: 발권시스템, 상품리파지토리 시스템, 경영관리시스템

데이터 인터페이스 흐름

• 단말기에서 멀티채널통합시스템으로 '장애정보' 및 '인증요청' 전송
• 멀티채널통합시스템에서 단말기로 '암호키' 전달
• 단말기에서 시스템으로 '발권요청' 전송
• 시스템에서 단말기로 '발권응답(배당률)' 반환
• 발매단말관리시스템에서 단말기로 '공지메시지' 전송

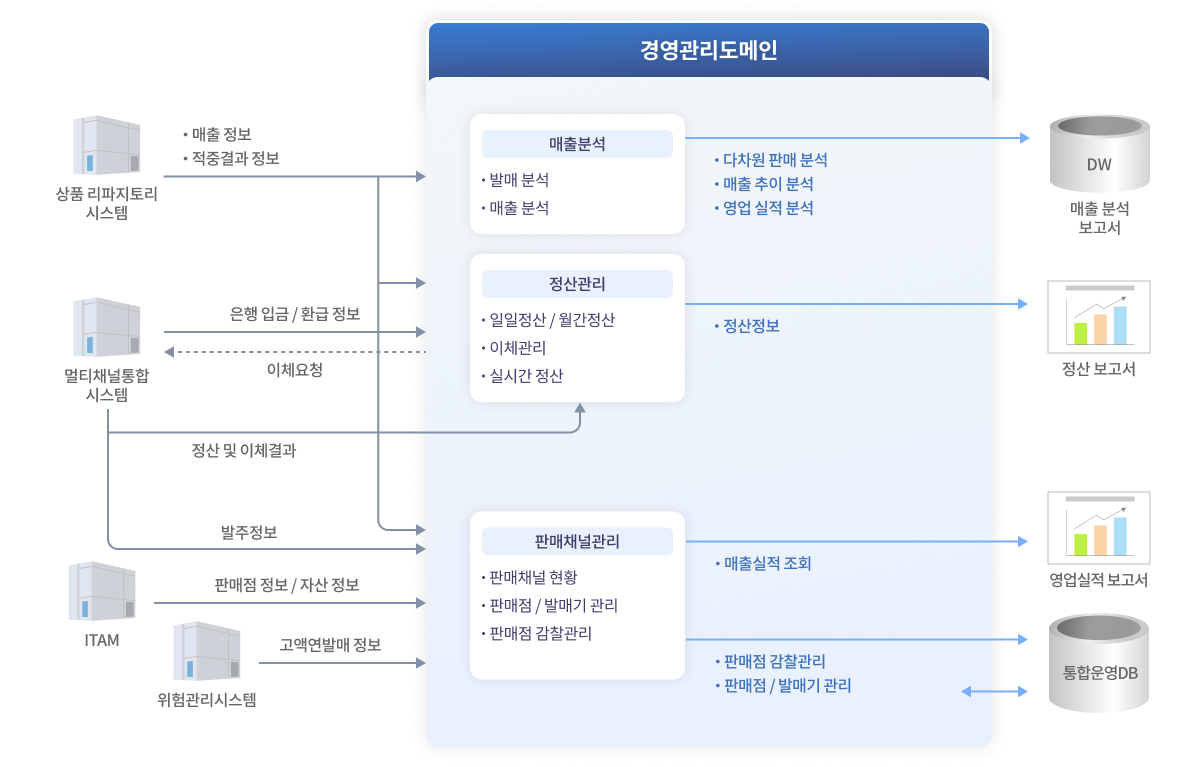

연계 입력 시스템

• 상품 리파지토리 시스템: 매출 정보, 적중결과 정보 전송
• 멀티채널통합시스템: 은행 입금/환급 정보, 발주정보 전송 및 이체요청/결과 처리
• ITAM: 판매점 정보 / 자산 정보 전달
• 위험관리시스템: 고액연발매 정보 전달

경영관리도메인 및 데이터 출력

• 매출분석 (발매 분석, 매출 분석)

  DW 매출 분석 보고서(다차원 판매 분석, 매출 추이 분석, 영업 실적 분석)

• 정산관리 (일일정산/월간정산, 이체관리, 실시간 정산)

  정산 보고서 (정산정보)

• 판매채널관리 (판매채널 현황, 판매점/발매기 관리, 판매점 감찰관리)

  영업실적 보고서 (매출실적 조회)

  통합운영DB (판매점 감찰관리, 판매점/발매기 관리)
